空氣開關電磁鐵控制裝置結構

空氣開關是一種用于保護電路的裝置，它可以在電路發生短路、過載等故障時自動切斷電源，以保護電器和人的安全。空氣開關內部有一個電磁鐵，當電路發生故障時，如短路或過載時，電流會急劇增加，導致電磁鐵產生強大的磁場。這個磁場足以克服彈簧的張力，將觸點吸引開來，從而切斷電路。

其工作原理主要基于電磁鐵的特性。當電路正常時，電磁鐵不會產生足夠的磁場來吸引觸點，電路保持導通狀態。

電磁鐵通常由線圈和鐵芯組成。線圈通過電流時產生磁場，鐵芯則增強了磁場的作用力。不同類型的空氣開關可能具有不同的電磁鐵設計和特性，以適應不同的電路保護需求。

在空氣開關中，電磁鐵的作用是非常關鍵的。它能夠快速響應電路故障，并在短時間內切斷電源，防止故障進一步擴大。此外，空氣開關還可能配備其他保護機制，如熱保護、漏電保護等，以提供更全面的電路保護功能。

需要注意的是，空氣開關的安裝和使用應遵循相關的安全規范和標準。在安裝空氣開關時，應確保其正確連接到電路中，并根據實際需求選擇合適的額定電流和保護特性。同時，定期檢查和維護空氣開關也是確保其正常工作的重要措施。如果對空氣開關的安裝和使用有任何疑問，建議咨詢專業的電工或相關技術人員。

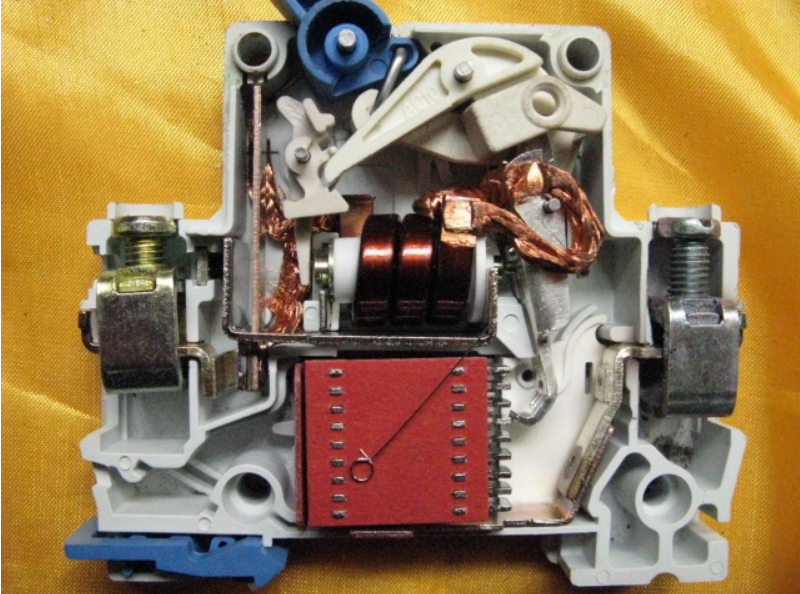

空氣開關電磁鐵位于左右兩端的接線端上，脫扣器的電磁鐵設計成C型，可減少占用空間，由于廠家不同，設計的電磁鐵雖然功能和結構一致，外形會有些差異化，故而根據設計所需按需定制電磁鐵。
