1230電磁鐵

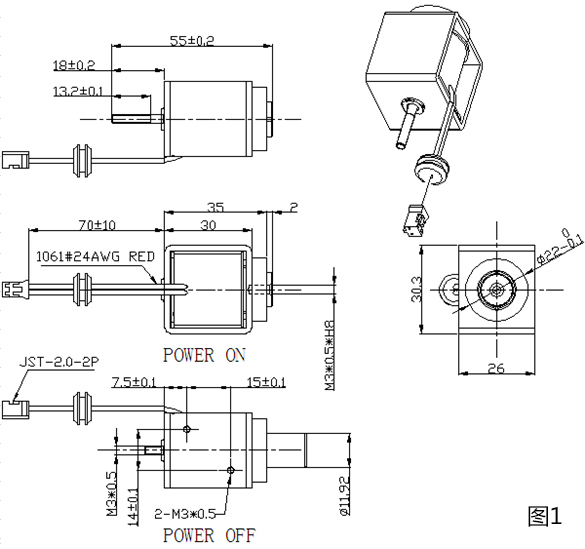

1230電磁鐵是一款市場上比較常見一種電磁鐵尺寸，30mmx30.3mmx26mm的尺寸，鐵芯直接為12mm，可從圖1參考外形尺寸，由于電磁鐵是屬于非標定制產品，有具體的安裝尺寸后可以需求參考再次判斷1230款電磁鐵是否滿足自己的設計所需。

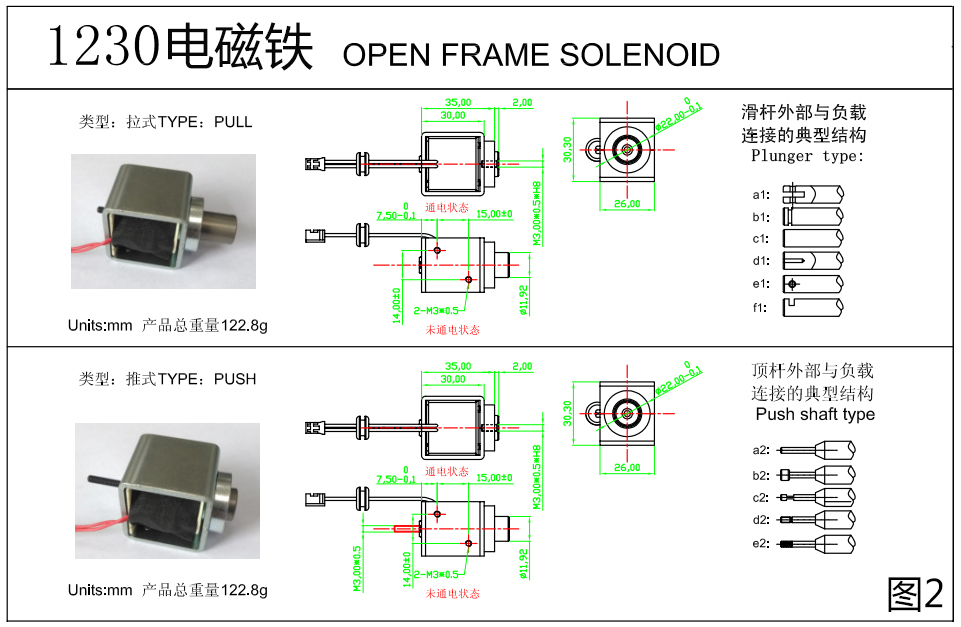

1230電磁鐵分為推式和拉式、動作運行模式參考圖2講解，鐵芯設計也有所不同，

推式電磁鐵鐵芯常規可分為銑槽鉆孔、E扣、常規、凹槽、鉆孔、鉆孔螺紋等六種。

拉式電磁鐵鐵芯常規分為常規、限位、卡位、螺紋、滾花等。

電磁鐵總重量為122.8g，鐵芯為常規款。

在尺寸上哭滿足需求后就應該考慮電磁鐵本身的設計需求。我們需要這款電磁鐵能帶動多大的力量、行程、通斷頻率。

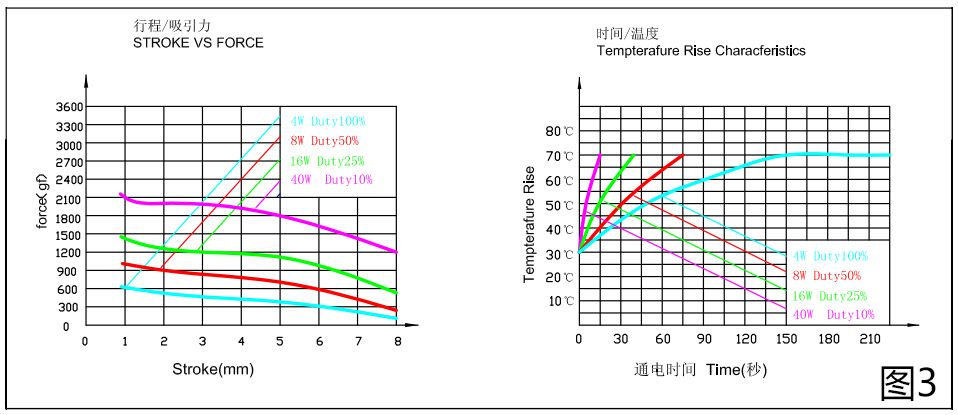

電磁鐵的行程為可設計0~8mm，根據不同的通斷頻率電磁鐵最大推力為2.2kg，參考圖3的行程吸引力曲線圖。通斷頻率根據線圈通電時長溫升設計，保持線圈在70°C左右。超過這個通斷頻率線圈會持續升溫，造成線圈燒壞。

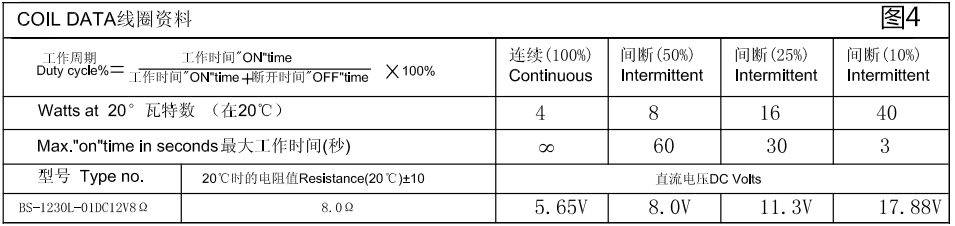

電氣參數圖4是電磁鐵設計開發不可缺少的一項，從電壓、電阻、通斷頻率提供最低啟動電壓、工作時長的測試數據。符合圖4的電氣參數后電磁鐵即按照曲線圖設計定制制作成品。

1230電磁鐵是模具標準款，標準模具部件包含軛鐵、線軸、上蓋等。其他特殊要求如出現方式、包膠、驅動制件、安裝孔、鐵芯等設計按需定制即可。
