氣體質量流量控制器的設計結構原理

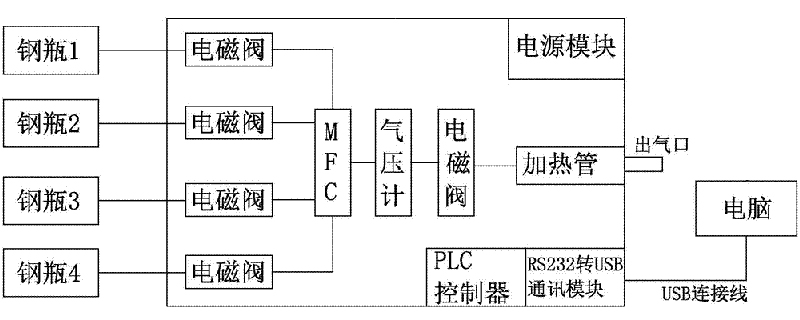

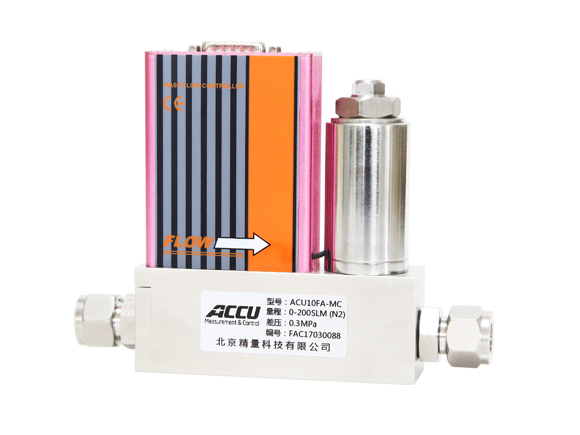

氣體質量流量控制器是一種專門用于測量和控制氣體質量流量的設備。與傳統的體積流量控制器不同，氣體質量流量控制器通過測量氣體的質量流量來實現更準確的流量控制。

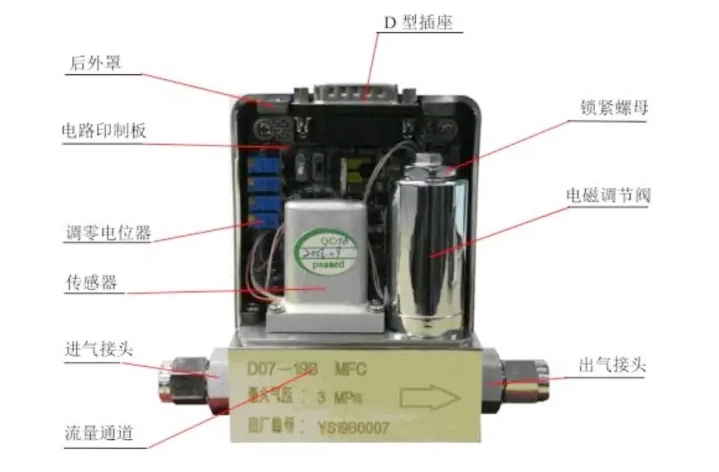

氣體質量流量控制器的工作原理基于熱傳導或熱浮力原理。它通常由傳感器、控制電路和執行機構組成。

一、設計原理

傳感器部分包括熱傳導傳感器或熱浮力傳感器。熱傳導傳感器通過加熱元件和溫度傳感器來測量氣體流過傳感器時的溫度差異，根據溫差來計算氣體質量流量。熱浮力傳感器則利用熱浮力效應測量氣體的質量流量，其中加熱元件產生熱浮力，其大小與氣體質量流量成正比。

控制電路部分負責接收傳感器的信號，并根據設定值和反饋信號來控制執行機構。執行機構可以是電磁閥或比例閥等，通過調節閥門開度來控制氣體流量。

氣體質量流量控制器具有精確度高、響應速度快、穩定性好和重復性高等特點。它廣泛應用于需要精確控制氣體質量流量的工業和實驗室領域，如半導體制造、化學工藝、燃氣分析、環境監測等。氣體質量流量控制器常見的氣體種類包括氫氣、氮氣、氧氣、氬氣、甲烷等。

二、控制器原理

氣體質量流量控制器的工作原理基于熱傳導或熱浮力原理，具體取決于所采用的傳感器類型。

熱傳導傳感器原理：

1.傳感器中包含一個加熱元件和兩個溫度傳感器，通常稱為熱絲或熱膜。

2.加熱元件加熱氣體流過傳感器的路徑。

3.當氣體流過傳感器時，加熱元件和溫度傳感器之間形成一個溫差。

4.溫度傳感器測量該溫差，根據熱傳導原理計算出氣體的質量流量。

5.控制電路根據傳感器測量的溫差和設定值來控制閥門的開度，以達到所需的質量流量控制。

熱浮力傳感器原理：

1.傳感器中包含一個加熱元件和一個溫度傳感器。

2.加熱元件在傳感器內產生熱浮力。

3.熱浮力的大小與氣體質量流量成正比。

4.溫度傳感器測量熱浮力產生的溫度變化。

5.控制電路根據傳感器測量的溫度變化和設定值來控制閥門的開度，以實現所需的質量流量控制。

三、控制閥原理

在氣體質量流量控制器中，控制電路會不斷檢測傳感器的輸出信號，并與設定值進行比較。根據反饋信號和控制算法，控制電路調節閥門的開度，使氣體的質量流量達到設定值。

電磁閥在氣體質量流量控制器中起關鍵作用氣體質量流量控制器通常包含電磁閥作為執行機構，用于調節氣體的流量。

電磁閥是一種基于電磁原理工作的裝置，可以通過控制電流來打開或關閉閥門，從而控制氣體的流動。在氣體質量流量控制器中，電磁閥的作用是根據控制電路的指令，調節閥門的開度，從而控制氣體的質量流量。

當控制電路檢測到與設定值不符的質量流量時，它會發送信號給電磁閥，導致閥門打開或關閉，以調整氣體流量。電磁閥的快速響應能力使得氣體質量流量控制器能夠實時調節和穩定氣體流量，以滿足特定應用的需求。

需要注意的是，具體的氣體質量流量控制器型號和設計可能會有所不同，其中的執行機構也可能不僅限于電磁閥。有些型號可能采用比例閥、脈沖寬度調制（PWM）閥等不同類型的閥門或控制機構來實現氣體流量的調節和控制。選擇適合特定應用需求的氣體質量流量控制器時，應注意其所使用的執行機構和其它關鍵組件的規格和性能。
