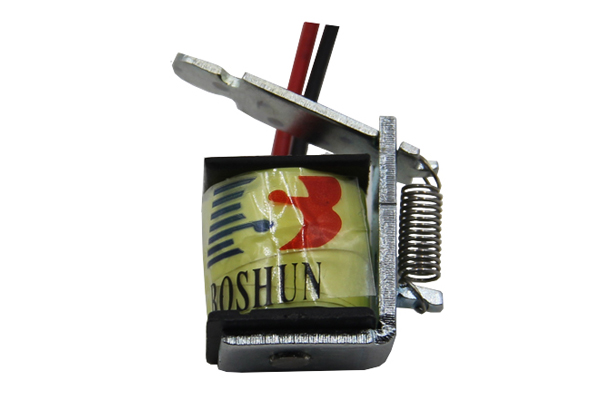

保持式電磁鐵
拍打式電磁鐵一般用于汽車安全帶、玩具、按摩行業上，設計結構和市場普及較廣。但是現有的拍打式電磁鐵只能執行拍打這樣的單一工作，因此限制了拍打式電磁鐵的應用方式。
拍打式電磁鐵的設計靈感源于推拉式電磁鐵與吸附型電磁鐵的結合設計而來。
拍打式可分為普通式（通電產生磁力吸附，斷電彈簧拉開）和保持式（斷電吸附，通電銜鐵張開，其主要內置安裝永磁鐵，控制線圈的繞線正反電流改變磁場）
拍打式電磁鐵結構中，線圈通過線圈骨架固定在線圈套中，線圈中的中間插置有鐵芯，以及，在線圈一端的線圈骨架上固定有接線壓板；現有的電磁鐵結構，在具體制作時，首先用繞線機將普通漆包線纏繞在線圈骨架上，然后套上線圈套，將漆包線的兩個線頭引出來，然后在線圈骨架的一端用接線壓板、青殼紙將黃銅板壓住，用kd504膠水固定，等膠水固化后，再將漆包線的兩個線頭去漆，分別纏繞在兩個黃銅板上，最后將兩根引出線分別用錫焊焊接在黃銅板上。
1.本實用新型提供如下技術方案：一種拍打式電磁鐵，包括電磁鐵主體，電磁鐵主體內設有一個鐵芯，電磁鐵主體上安裝一個限位桿，電磁鐵主體的側面安裝一個第二安裝板，第二安裝板上固定連接一個第一彈簧，第一彈簧的另一端固定連接一個壓板，壓板上安裝一個能夠轉動的滾輪，壓板包括第一壓板組件與第二壓板組件，第一壓板組件與所述限位桿對應限位配合，第一壓板組件與第二壓板組件滑動連接，第一壓板組件與第二壓板組件安裝一個連接板。
2.第一壓板組件上開設一組安裝槽，第一安裝槽內安裝一個第二彈簧。
3.第二壓板組件的一個固定連接一組第一滑桿，每個第一滑桿均固定連接對應的所述第二彈簧。
4.第二壓板組件內設有一個第二安裝槽，第二安裝槽內安裝一個第三彈簧，第三彈簧上固定連接一個齒條，齒條與所述第二安裝槽滑動連接，齒條上與一個齒輪嚙合，齒輪轉動連接在第二安裝槽內，齒輪的兩側分別固定連接一個輪子。
5.第一壓板組件上對稱的開設一組導向槽，導向槽與所述限位桿對應限位配合。
6.新型的有益效果是：本實用新型所提供的一種拍打式電磁鐵通過設置了能夠隨著壓板拍擊的同時執行擊打動作的第一壓板組件與第二壓板組件，并且在第二壓板組件上安裝了能夠隨著壓板拍擊的同時轉動的輪子，

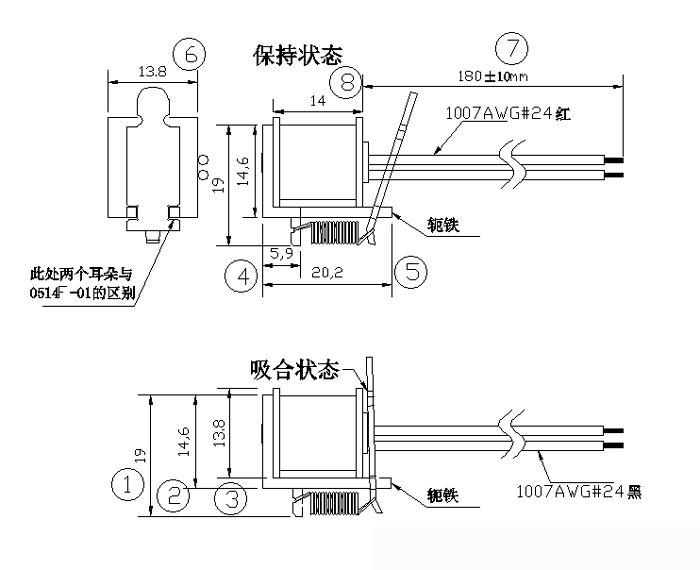

設計圖紙：
1.名稱型號(P/N):安全帶電磁鐵0514F-04
2.標準測試條件(TEST)：
2.1 環境溫度(temperature range):—20℃～+65℃
2.2 相對濕度(relative humidity):5%～60%RH
2.3 額定電壓(rated voltage):DC12V
2.4 功耗(wattage)：2.88W(DC12V,R=50Ω±5%)
2.5工作循環（PERATION CYCLE）：通:斷=0.05秒:0.02秒 ( 通電頻率 ED 75% )
3. 外觀(facies):沒有損傷、破裂、生銹 、表面污點
4. 電氣特性(ELECTRICAL)
4.1 使用電壓(working voltage):DC12V±10%
4.2 力量(potence)：通電DC12V放入客戶盒中上蓋活動靈活
4.3 絕緣電阻(insulation resistance):DC500V,≥100MΩ(線圈和骨架之間)
4.4 耐電壓(high voltage ):AC700V 50/60Hz-1秒,漏電流最大1毫安(線圈和外殼之間)
5.0 壽命(biometry):正常使用狀態下30萬次以上
