保持式電磁鐵

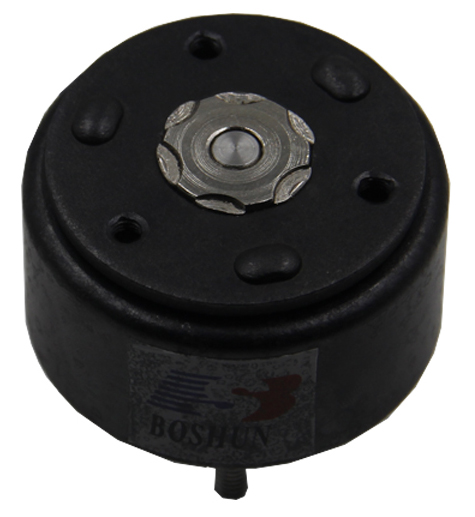

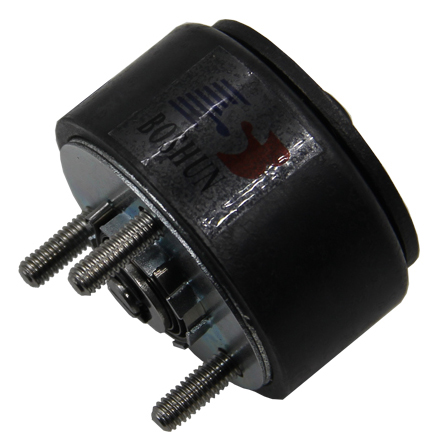

鋼珠轉角電磁鐵是在外殼和銜鐵對應的部位開有三處傾斜的溝槽，其間置有鋼珠，利用電磁鐵吸合的直動原理，當在線圈上施加一定的電壓，銜鐵被吸合，壓緊外殼進行直線運動的同時，借助于傾斜溝槽中鋼珠滾動，使銜鐵瞬時以一定角度以向左或向右的方向旋轉，從而完成將電磁鐵由軸向的直線運動，轉換成一定角度的向左或向右方向的旋轉運動。鋼珠轉角電磁鐵均帶有復位彈簧，銜鐵片上設有供外聯的螺孔。
（1）、鋼珠旋轉電磁鐵的絕緣耐溫等級為E級，允許最高工作溫度120℃；絕緣強度為交流2500伏，50/60赫茲，1分鐘；絕緣電阻為常溫，常濕狀態下，直流500伏高阻表100兆歐以上。
（2）、常規壽命為500萬次。（壽命會因實際負載，使用頻度不同而有差異，故使用時務請合理確定實際負載和使用頻度）。
（3）、旋轉方向從銜鐵面看去，順時針方向為右旋，逆時針方向為左旋，。
（4）、通電率是用線圈通電時間和斷開時間的比率關系以下式表示：
（1）、應先求出移動負載所需的轉矩，同時還需考慮到溫度變化，電壓波動等因素，因此最終所需的轉矩應乘以1.5以上的安全系數。
（2）、鋼珠轉角電磁鐵，是通過其特殊結構，將電磁吸合的直線運動，轉換成旋轉運動，因此在完成一定角度旋轉時，軸向亦有一小量的直線變化，因此在安裝負載時，軸向位移數值，留有足夠的軸向運動的空間。
（3）、通電率是根據實際工況的接通時間和斷開時間求出，在線圈數據表中，所列數據，為每一負載周期允許的最長接通時間，因此應在低于規定數值下使用，為防止線圈溫度過熱，線圈數據表中還列出了一次最長接通時間的規定，同樣亦請在使用時給予關注。
（4）、如果在實際使用時旋轉角度小于規定的旋轉角度，請務必在旋轉完畢的一側添裝外部止動器，但在開始旋轉的一側，則不能裝外部止動器。
（5）、 當環境溫度低于35℃，鋼珠轉角電磁鐵按線圈數據所示的額定值使用時，線圈最高溫升不會超過85℃，可放心使用，若環境溫度高于35℃或散熱片規格小于規定尺寸時，則應將電壓適度降低到額定值以下，才能使用。
（6）、線圈數據表中，所示的最小總轉距為總起始轉矩，實際應減去復位彈簧的扭矩，這一點亦請注意。
（7）、根據設計需求，提供所需要達到結果，由電磁鐵生產廠家來設計和計算電磁鐵具體參數。相互碰撞測試，達成理想效果。電磁鐵屬于非標電子元器件，常規型轉動角度為：25°C、35°C、45°C、67.5°C、90°C、95°C、180°C等。其他特殊性轉動角度另行定制！
